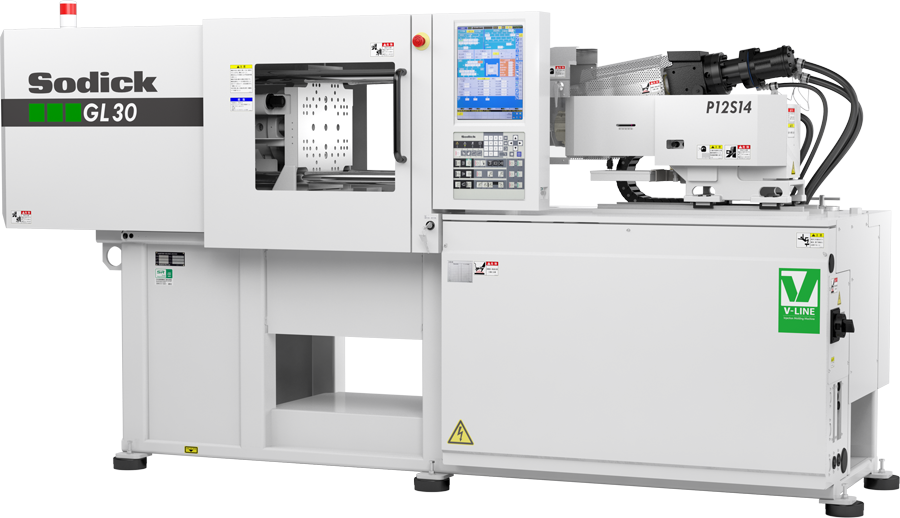

GL30A
V-LINE® /เครื่องฉีดขึ้นรูป/สำหรับผลิตภัณฑ์ที่มีมูลค่าเพิ่มสูง
โมเดลมาตรฐานระดับโลกของ V-LINE® มีส่วนช่วยในการขึ้นรูปที่มีมูลค่าเพิ่มสูงในสาขาต่างๆ รวมถึงความเที่ยงตรง อิเล็กทรอนิกส์ ออปติก และอุปกรณ์ทางการแพทย์
คุณสมบัติหลัก
ประสิทธิภาพการทำให้เป็นพลาสติกและการฉีดที่ดีเยี่ยม
ติดตั้งด้วยเครื่องฉีดพลาสติกและหัวฉีดที่มีความเสถียรสูงและเชื่อถือได้สูง ซึ่งสร้างโดย V-LINE® ดั้งเดิมของโซดิก ซึ่งมีส่วนช่วยในการฉีดเรซินที่แม่นยำและทำซ้ำได้สูง และกลไกการสะสมไฮดรอลิกที่ช่วยให้สามารถฉีดด้วยความเร็วสูงพร้อมการตอบสนองแบบไดนามิกในระดับสูง
กลไกการเปิด/ปิดและจับยึดแม่พิมพ์เดิม
ใช้ทั้งกลไกเปิด/ปิดของแม่พิมพ์ซึ่งให้การควบคุมตำแหน่งที่แม่นยำโดยระบบ elect ronic และกลไกการจับยึดแม่พิมพ์ที่สร้างแรงจับยึดของแม่พิมพ์ที่แม่นยำโดยระบบไฮดรอลิกไอซี ติดตั้งกับระบบจับยึดแม่พิมพ์โดยตรงซึ่งใช้ประโยชน์จากระบบไฮบริดไฟฟ้าและไฮดรอลิกอย่างเต็มที่
เซอร์โวไดรฟ์ทั้งหมด
ประสิทธิภาพการประหยัดพลังงานที่ดีขึ้นด้วยการใช้เซอร์โวมอเตอร์ไฟฟ้าสำหรับไดรฟ์ปั๊มไฮดรอลิก นอกเหนือจากไดรฟ์เซอร์โวมอเตอร์ไฟฟ้าสำหรับกลไกการเปิด/ปิดแม่พิมพ์และกลไกการดีดออก
ข้อมูลจำเพาะของผลิตภัณฑ์
| ข้อกำหนดทางเทคนิค | |
|---|---|
| Max. clamping force (kN) | 294[392] *1 |
| Tie bar distance W x L (mm) | 310 x 310 |
| Platen Dimensions W x L (mm) | 440 x 440 |
| Open daylight (Min. mold thickness + Max. stroke) (mm) | 550 |
| Min. mold thickness/Max. mold thickness (mm) | 150/360 |
| Max. injection pressure (MPa） | 288 | 262 | 260 |
| Max. injection speed (mm/s） | 500 |
| Machine size L x W x H (mm) | 3150 x 1030 x 1679 |
| Machine weight (kg) | 2000 |
| Drive system | Electric Hybrid |

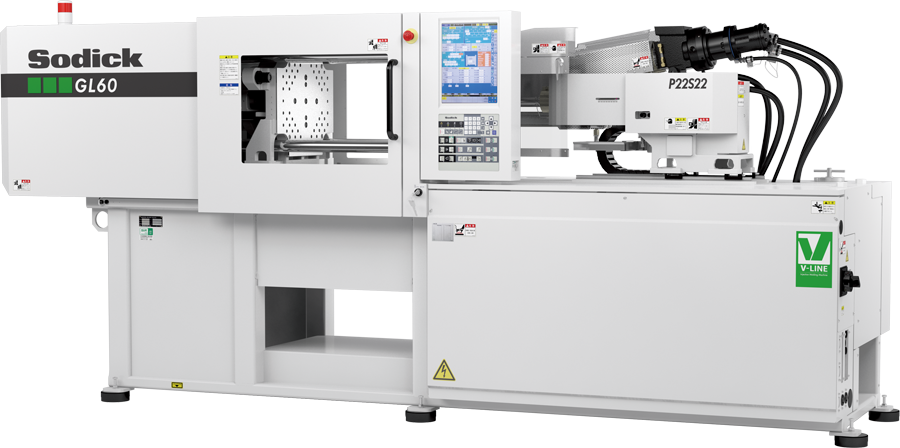

GL60A
V-LINE® /Injection Molding Machine/for High Value-Added Products
V-LINE®'s global standard model contributes to high value-added molding in extensive fields, including precision, electronics, optics and medical equipments.
คุณสมบัติหลัก
Excellent Plasticization & Injection Performance
Equipped with a highly stable and highly reliable plasticization and injection unit realized by Sodick's original V-LINE® which contributes to accurate and highly repeatable resin injection, and a hydraulic accumulator mechanism that enables high speed injection with dynamic responsiveness at a high level
Original Mold Open/Close & Clamping Mechanism
Adopts both a mold open/close mechanism which realizes accurate position control by an elect ronic system, and a mold clamping mechanism that reproduces an accurate mold clamping force by a hydraul ic sys tem. Equipped with a direct pres sure mold clamping system which utilizes the merits of the electro-hydraulic hybrid system to the utmost.
Total Servo Drive
Further improved energy saving performance by the use of an electric servo motor for the hydraulic pump drive, in addition to the electric servo motor drive for the mold open/ close mechanism and ejection mechanism.
ข้อมูลจำเพาะของผลิตภัณฑ์
| ข้อกำหนดทางเทคนิค | |
|---|---|
| Max. clamping force (kN) | 588 |
| Tie bar distance W x L (mm) | 360 x 320 |
| Platen Dimensions W x L (mm) | 520 x 460 |
| Open daylight (Min. mold thickness + Max. stroke) (mm) | 650 |
| Min. mold thickness/Max. mold thickness (mm) | 200/390 |
| Max. injection pressure (MPa） | 260 | 240 |
| Max. injection speed (mm/s） | 500 |
| Machine size L x W x H (mm) | 3685 x 1094 x 1679 |
| Machine weight (kg) | 2800 |
| Drive system | Electric Hybrid |

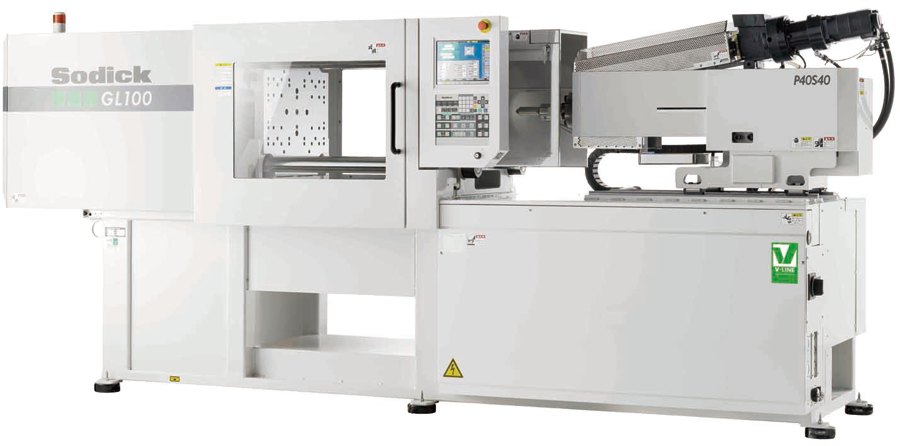

GL100A
V-LINE® /Injection Molding Machine/for High Value-Added Products
V-LINE®'s global standard model contributes to high value-added molding in extensive fields, including precision, electronics, optics and medical equipments.
คุณสมบัติหลัก
Excellent Plasticization & Injection Performance
Equipped with a highly stable and highly reliable plasticization and injection unit realized by Sodick's original V-LINE® which contributes to accurate and highly repeatable resin injection, and a hydraulic accumulator mechanism that enables high speed injection with dynamic responsiveness at a high level
Original Mold Open/Close & Clamping Mechanism
Adopts both a mold open/close mechanism which realizes accurate position control by an elect ronic system, and a mold clamping mechanism that reproduces an accurate mold clamping force by a hydraul ic sys tem. Equipped with a direct pres sure mold clamping system which utilizes the merits of the electro-hydraulic hybrid system to the utmost.
Total Servo Drive
Further improved energy saving performance by the use of an electric servo motor for the hydraulic pump drive, in addition to the electric servo motor drive for the mold open/ close mechanism and ejection mechanism.
ข้อมูลจำเพาะของผลิตภัณฑ์
| ข้อกำหนดทางเทคนิค | |
|---|---|
| Max. clamping force (kN) | 980 |
| Tie bar distance W x L (mm) | 460 x 420 |
| Platen Dimensions W x L (mm) | 640 x 610 |
| Open daylight (Min. mold thickness + Max. stroke) (mm) | 800 |
| Min. mold thickness/Max. mold thickness (mm) | 250/550 |
| Max. injection pressure (MPa） | 240 | 220 | |
| Max. injection speed (mm/s） | 500 | 400 | 300 |
| Machine size L x W x H (mm) | 4030 x 1196 x 1792 |
| Machine weight (kg) | 3300 |
| Drive system | Electric Hybrid |

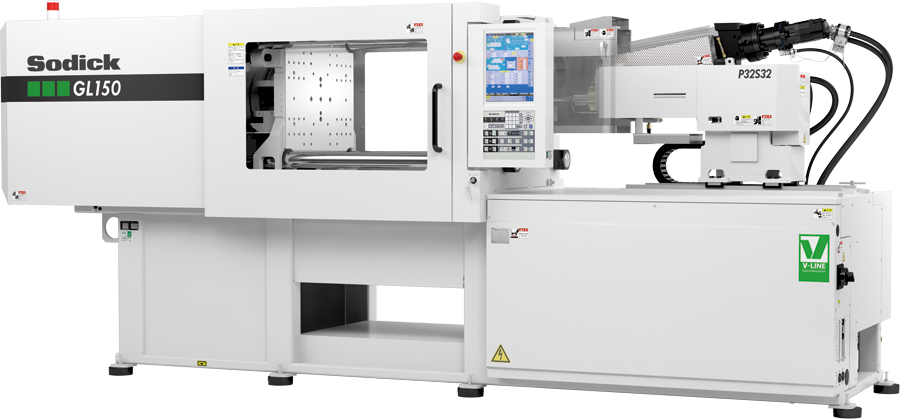

GL150A
V-LINE® /Injection Molding Machine/for High Value-Added Products
V-LINE®'s global standard model contributes to high value-added molding in extensive fields, including precision, electronics, optics and medical equipments.
คุณสมบัติหลัก
Excellent Plasticization & Injection Performance
Equipped with a highly stable and highly reliable plasticization and injection unit realized by Sodick's original V-LINE® which contributes to accurate and highly repeatable resin injection, and a hydraulic accumulator mechanism that enables high speed injection with dynamic responsiveness at a high level
Original Mold Open/Close & Clamping Mechanism
Adopts both a mold open/close mechanism which realizes accurate position control by an elect ronic system, and a mold clamping mechanism that reproduces an accurate mold clamping force by a hydraul ic sys tem. Equipped with a direct pres sure mold clamping system which utilizes the merits of the electro-hydraulic hybrid system to the utmost.
Total Servo Drive
Further improved energy saving performance by the use of an electric servo motor for the hydraulic pump drive, in addition to the electric servo motor drive for the mold open/ close mechanism and ejection mechanism.
ข้อมูลจำเพาะของผลิตภัณฑ์
| ข้อกำหนดทางเทคนิค | |
|---|---|
| Max. clamping force (kN) | 1472 |
| Tie bar distance W x L (mm) | 560 x 520 |
| Platen Dimensions W x L (mm) | 720 x 680 |
| Open daylight (Min. mold thickness + Max. stroke) (mm) | 900 |
| Min. mold thickness/Max. mold thickness (mm) | 250/600 |
| Max. injection pressure (MPa） | 240 | 220 | 210 |
| Max. injection speed (mm/s） | 500 | 400 | 300 |
| Machine size L x W x H (mm) | 4400 x 1378 x 1878 |
| Machine weight (kg) | 5100 |
| Drive system | Electric Hybrid |

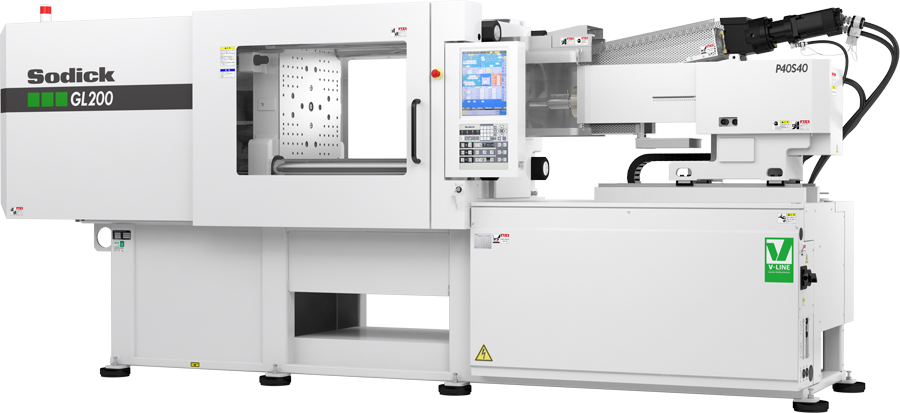

GL200A
V-LINE® /Injection Molding Machine/for High Value-Added Products
V-LINE®'s global standard model contributes to high value-added molding in extensive fields, including precision, electronics, optics and medical equipments.
คุณสมบัติหลัก
Excellent Plasticization & Injection Performance
Equipped with a highly stable and highly reliable plasticization and injection unit realized by Sodick's original V-LINE® which contributes to accurate and highly repeatable resin injection, and a hydraulic accumulator mechanism that enables high speed injection with dynamic responsiveness at a high level
Original Mold Open/Close & Clamping Mechanism
Adopts both a mold open/close mechanism which realizes accurate position control by an elect ronic system, and a mold clamping mechanism that reproduces an accurate mold clamping force by a hydraul ic sys tem. Equipped with a direct pres sure mold clamping system which utilizes the merits of the electro-hydraulic hybrid system to the utmost.
Total Servo Drive
Further improved energy saving performance by the use of an electric servo motor for the hydraulic pump drive, in addition to the electric servo motor drive for the mold open/ close mechanism and ejection mechanism.
ข้อมูลจำเพาะของผลิตภัณฑ์
| ข้อกำหนดทางเทคนิค | |
|---|---|
| Max. clamping force (kN) | 1960 |
| Tie bar distance W x L (mm) | 560 x 560 |
| Platen Dimensions W x L (mm) | 680 x 680 |
| Open daylight (Min. mold thickness + Max. stroke) (mm) | 950 |
| Min. mold thickness/Max. mold thickness (mm) | 300/650 |
| Max. injection pressure (MPa） | 240 | 220 | 210 |
| Max. injection speed (mm/s） | 500 | 400 | 300 |
| Machine size L x W x H (mm) | 4505 x 1360 x 1990 |
| Machine weight (kg) | 5900 |
| Drive system | Electric Hybrid |
